Opis izdelka

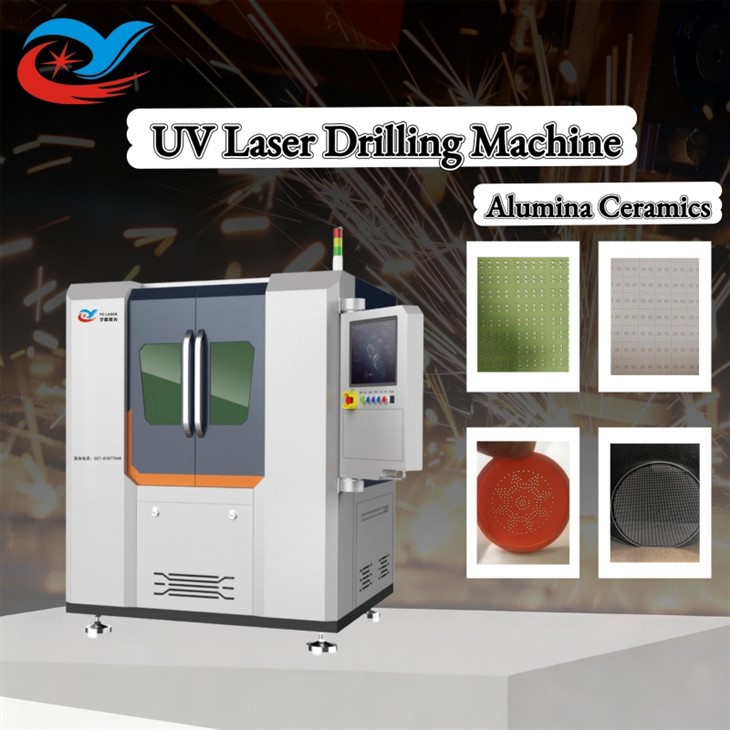

UV laserski vrtalni stroj za keramiko iz aluminijevega oksida lahko doseže ultra-mikro luknje Φ20-100 μm z natančnostjo ±2 μm, zaradi česar je še posebej primeren za vrhunsko strukturno keramiko z debelino 0,1–2 mm.
Primeren je tudi za-hitro lasersko jedkanje, odstranjevanje, jedkanje, črtanje, rezanje, odstranjevanje materiala in gradnjo površin na različnih materialih.
(Materiali vključujejo silicijeve rezine, keramiko, safir, steklo, kovine, polimere, ogljikova vlakna, steklo, silicijeve rezine, PET, PI in kompozitne materiale.)
Predstavitev opreme
Glavne komponente: Laser, sistem optične poti, stopnja linearnega motorja, krmilni sistem, sistem za pozicioniranje, sistem za odsesavanje prahu, sistem za pihanje zraka, sistem za vakuumsko adsorpcijo itd.
|
Moč |
Aplikacija |
Primerna debelina materiala |
|
1w-3w |
Fino označevanje (QR koda, logotip), perforacija tankega filma (<0.2mm) |
Ultra{0}}tanko steklo, PI film, tanek aluminijev oksid (<0.3mm) |
|
5w-8w |
Rezanje z mikro{0}}porami keramičnega sredi-okvirja za mobilne telefone, rezanje ovitka FPC, piskanje silikonskih rezin |
Aluminijev oksid 0,3–1,0 mm, steklo 0,4–0,7 mm |
|
10w-15w |
Vrtanje debele keramike (1–2 mm), rezanje pokrovov iz safirnega kristala, vrtanje več-slojnih PCB-jev |
Aluminijev oksid/cirkonij 1–2 mm, safir 0,5–1 mm |
|
20w-30w |
Visoko{0}}hitrostno serijsko vrtanje in rezanje debele podlage (zahteva visoko pogostost ponavljanja). |
Aluminijev oksid Manjši ali enak 3 mm (parametri potrebujejo optimizacijo) |
Tehnični podatki
|
Postavka |
Parameter |
|
Laserska valovna dolžina |
355nm UV laser |
|
Izhodna moč laserja |
10-15 W (izbirno) |
|
Obdelovalno območje (največ) |
400*400 mm |
|
Enotno rezalno območje: |
50*50 mm |
|
Hod osi Z- |
50 mm |
|
Minimalno fokusirano mesto |
10µm |
|
Natančnost pozicioniranja mize |
±3µm |
|
Ponovljivost delovne mize |
±2µm |
|
Natančnost pozicioniranja vida CCD |
±3µm |
|
Hitrost skeniranja |
Največ: 4000 mm/s |
|
Dimenzije opreme |
1400 mm (D) × 1500 mm (Š) × 1800 mm (V) Največja velikost obdelave 400 * 400 mm, teža približno 1500 KG |
|
Adsorpcijski sistem |
Pretok zraka ventilatorja 100m³/h |
|
Hladilnik |
Območje nadzora temperature vodnega hladilnika 18 stopinj ~24 stopinj, natančnost nadzora temperature manj kot ali enako 0,2 stopinje |
|
Poraba energije |
3000W |
|
Programski sistem |
Funkcije skeniranja galvanometra in povezovanja gibanja platforme; Vsebuje funkcije za nadzor parametrov laserske obdelave; Izpolnjuje zahteve za uvoz datotek CAD, podpira uvoz in obdelavo risb, večjih od 1 GB |
|
Formati datotek, ki jih je mogoče obdelati |
Standardne datoteke DXF. |
Naša zaveza
Ponujamo več kot le opremo; nudimo produktivni motor, osredotočen na natančnost, zanesljivost in učinkovitost. Predstavlja neusmiljeno stremljenje k popolnosti in neomajno zavezanost odličnosti izdelkov.
