Opis
Visoko-zmogljivi nanosekundni laser z vlakni zagotavlja natančno mikro{1}}vrtanje lukenj, konturno rezanje in trajno označevanje na keramičnih paketih.
-
Združljivost materialov
Aluminijev nitrid, metalizirana keramika in sorodni substrati z visoko-toplotno-prevodnostjo
-
Ključne prednosti
- Mikronska-natančnost pozicioniranja nivoja ±5 μm
- Debelina reza 0,2–5 mm z minimalnim lomljenjem robov (<30 μm)
- Visoko-hitro vrtanje in konturiranje za razširljivo proizvodnjo
- Podpira skoznje-luknje in slepe odprtine z nadzorom globine ±10 μm
- Trajna, jasna laserska oznaka za sledljivost izdelka

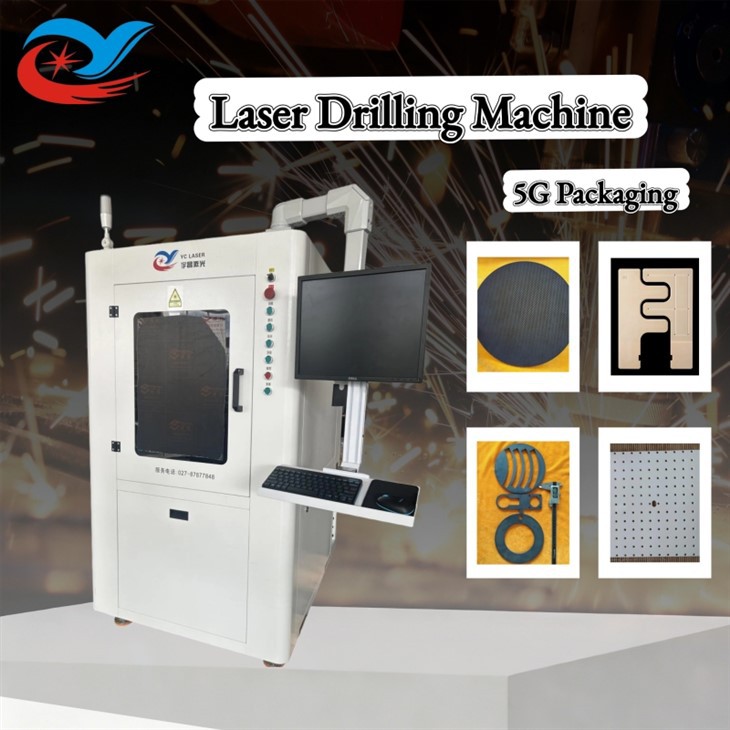

Predstavitev opreme
- Mehanska in krmilna zasnova:Natančna-platforma na osnovi marmorja, togi portalni dvojni-pogon z zaprto-okvirno strukturo, magnetni levitacijski linearni motor, 0,5 μm visoka-ločljivostna rešetka, CNC sistem s popolnoma zaprto-zanko
- Zmogljivost:Izjemno-visoka natančnost, hiter dinamičen odziv, minimalno vzdrževanje, dolgoročna{1}}obstojnost delovanja
- Moč laserja:150–1000 W (izbirno)
- Operativne lastnosti:Podpira nize mikro-lukenj, RF ozemljitvene odprtine, rezanje votlin in označevanje na AlN površinah
Tehnični podatki
|
Postavka |
Parameter |
|
Laserska valovna dolžina |
1060-1080 nm |
|
Izhodna moč laserja |
150W-1000W (izbirno) |
|
Največji obseg rezanja |
300*400 mm |
|
Debelina reza |
0,2-5 mm (odvisno od materiala) |
|
Natančnost ponovnega pozicioniranja osi X/Y |
±5μm |
|
Hitrost obdelave |
0-2000 mm/min |
|
Največja hitrost na razdalji |
50m/min |
|
Natančnost obdelave |
±0,01-0,02 mm |
|
Natančnost delovne mize |
Manjši ali enak 0,015 mm |
|
Način prenosa |
Uvoženo mrežno ravnilo linearnega motorja +0.1μm |
|
Celotna moč stroja (brez ventilatorja) |
Manjši ali enak 5KW |
|
Skupna teža celotnega stroja |
Približno 1200KG |
|
Zunanja dimenzija (dolžina*širina*višina) |
1150 * 1500 * 1850 mm (za referenco) |
Posebne aplikacije v 5G
Vrtanje 80–300 μm toplotnih prehodov za GaN PA in druge čipe
Slepi in skoznji prehodi z nadzorom globine ±10 μm
Optimizirano za odvajanje toplote na dnu
Izdelava ozemljitve prek nizov in zaščitnih sten v filtrih in ASM
Enotno prek sten za stabilno RF ozemljitev in galvanizacijo
Rezanje zunanjih kontur in notranjih votlin paketov AlN
Tehnologija večplastnega rezanja zmanjša krušenje robov (<30 μm)
Trajne kode QR, številke serij in oznake lokacije čipov za sledljivost izdelkov
Kontrola kakovosti
- Vizualno pozicioniranje CCD zagotavlja natančno poravnavo
- Obdelava brez-mikro{1}}razpok za visoko{2}}zanesljive pakete AlN
- Spremljanje-v realnem času za dosledno kakovost prehodov in votlin
Po-prodajne storitve
- Namestitev in zagon na- lokaciji ali na daljavo
- Usposabljanje operaterjev za optimizacijo in vzdrževanje procesov
- Tehnična podpora in odpravljanje težav
- Rezervni deli in-dolgoročna podpora pri vzdrževanju
pogosta vprašanja
V1: Ali lahko naprava upravlja slepe in prehodne prehode za pakete 5G?
A1: Da, podpira odprtine premera 80–300 μm z natančnostjo globine ±10 μm.
V2: Ali podpira rezanje votlin in kontur?
A2: Da, večplastna tehnologija rezanja zagotavlja visoko-kakovostno oblikovanje keramike z minimalnim lomljenjem robov.
V3: Ali lahko izvaja lasersko označevanje za sledljivost izdelkov?
A3: Da, trajne kode QR, številke serij in oznake lokacije čipov je mogoče uporabiti na površinah AlN.
V4: Ali je moč laserja nastavljiva za različne proizvodne lestvice?
A4: Da, na voljo so možnosti 150–1000 W, ki ustrezajo različnim debelinam embalaže in proizvodnim zahtevam.
