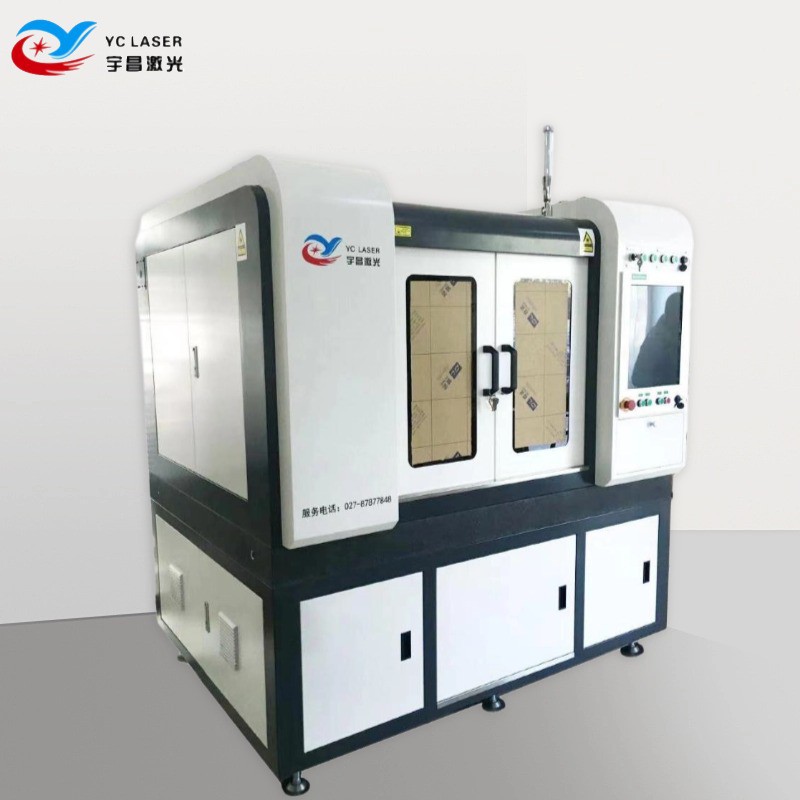

Opis izdelka
Visokohitrostni laserski vrtalni stroji se večinoma uporabljajo za visoko-hitrost, visoko-natančno rezanje in mikro-vrtanje kovinskih materialov, kot so nerjavno jeklo, ogljikovo jeklo, volframovo jeklo, aluminijeve zlitine, titanove zlitine in baker. Uporabljajo se lahko tudi za obdelavo finih mikro-lukenj v različnih natančnih medicinskih napravah, vojaških izdelkih, vesoljskih izdelkih itd., z najmanjšim premerom lukenj 0,02–0,03 mm, ki dosegajo napredne ravni tako doma kot v tujini.
Predstavitev opreme
Ta oprema je opremljena z uvoženim linearnim motorjem z magnetno levitacijo, ki dosega ničelno-trenje, ultra-visoko-hitrost in stabilen prenos; ima 0,5 µm visoko-natančno mrežno ravnilo, povezano s popolnoma zaprto-zanko vodila CNC sistem, ki zagotavlja natančno zaznavanje in realno{6}}časovno kompenzacijo v celotnem procesu, kar zagotavlja mikronsko-natančnost obdelave; ima vgrajeno zaprto strukturo-tipa portala, ki povečuje togost in odpornost proti tresljajem celotnega stroja, izolira zunanje motnje in uravnava natančnost obdelave s stabilnostjo opreme.
Prednosti
Povečanje zmogljivosti:
Minimizira čas mirovanja, inteligentno načrtovanje poti in zmanjša nepotrebno gibanje.
01
Popolna sledljivost podatkov:
Popolno beleženje procesnih parametrov za vsako serijo, informacije o materialu, okoljskih parametrih, statusu operaterja in opreme.
02
Predvideno vzdrževanje:
Napoved življenjske dobe ključnih komponent, opomniki in načrti za vzdrževanje, opozorila o napakah in diagnoza.
03
Storitve razvoja procesov:
Brezplačno testiranje vzorcev in razvoj procesov, ki zagotavlja popolne pakete parametrov procesa.
04
Zanesljive po-prodajne storitve:
1-letna garancija na celoten stroj, 2-3 leta garancije na osnovne laserske komponente; opremljen z ekipo za tehnično podporo 24/7, ki zagotavlja pomoč na daljavo za zagotovitev stabilnega in učinkovitega delovanja opreme.
05
Tehnični podatki
|
Postavka |
Parameter |
|
Laserska valovna dolžina |
1060-1080nm |
|
Izhodna moč laserja |
150 W (izbirno) |
|
Največji obseg rezanja |
600*600 mm |
|
Natančnost ponovnega pozicioniranja osi X/Y |
±5µm |
|
Hitrost obdelave |
0-500 mm/s |
|
Največji pospešek |
1.5G |
|
CCD vizualna natančnost pozicioniranja |
±5 mm |
|
Debelina obdelave: |
Manjši ali enak 1 mm |
|
Natančnost delovne mize |
Manjši ali enak 0,015 mm |
|
Način prenosa |
Uvoženo mrežno ravnilo linearnega motorja +0.5µm |
|
Celotna moč stroja (brez ventilatorja) |
Manjši ali enak 5KW |
|
Skupna teža celotnega stroja |
Približno 1800KG |
|
Zunanja dimenzija (dolžina*širina*višina) |
1800 * 1470 * 1890 mm (za referenco) |
Industrije aplikacij
1.3C industrijski izdelki:
Mikro-perforacija lukenj,-ki prepuščajo svetlobo, in lukenj, ki-oddajajo svetlobo LED, v različnih nosljivih elektronskih izdelkih.
2.Mehanski filtri:
Mikro-perforacija kovinskih filtrskih rešetk.
3.Atomizirajoče plošče:
Mikro-perforacija razpršilnih plošč v vlažilnikih, razpršilnikih in drugih izdelkih.
4.Vojaški izdelki:
Mikro-perforacija filmskih hladilnih lukenj za turbinske lopatice letalskih-motorjev, dušilci zvoka za topniške granate in druge vojaške izdelke. Mikro-perforacija filmskih hladilnih lukenj za letalske-turbinske lopatice motorjev, dušilci zvoka za topniške granate in druge vojaške izdelke.
Natančna mikro{0}}perforacija tankih kovinskih in zlitin v drugih industrijah.
